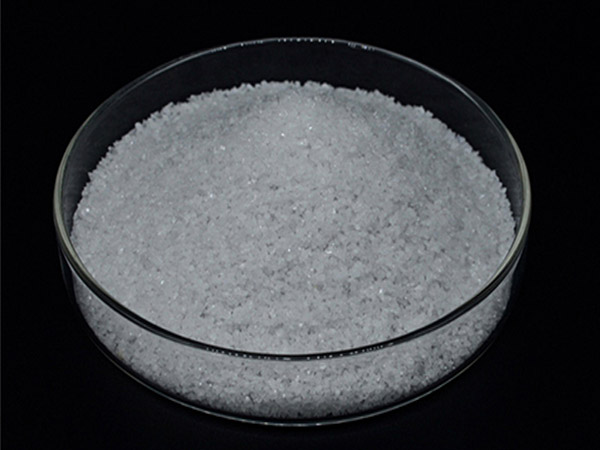

白刚玉（White Fused Alumina, WFA）的切削研磨能力源于其独特的物理化学特性，使其成为精密研磨和高效切削的理想磨料之一。

一、核心切削研磨性能

1. 高硬度与强切削力

白刚玉以高纯度氧化铝（Al₂O₃ ≥ 99%）为原料，经电弧炉高温熔融制成。其莫氏硬度达9.0，仅次于金刚石，努普硬度（Knoop）为2000~2200 kg/mm²。这种高硬度使其能够高效切削高碳钢、高速钢、淬火钢等硬度较大的材料，"切削力较强"是其标志性特点。

2. 优异的自锐性

白刚玉具有良好的自锐性——在磨削过程中，磨粒磨损后会碎裂暴露出新的锋利棱角，持续保持切削能力。这一特性使其磨削效率更高，发热量更低，减少工件烧伤风险。低钠白刚玉通过降低Na₂O含量，避免了β-氧化铝生成，进一步提升了自锐性和切削稳定性。

3. 低磨削热与高精度

白刚玉磨削时产生热量较少，能有效降低因热膨胀导致的工件变形和烧伤风险。其高纯度避免了杂质污染，特别适合对表面质量要求严格的精密加工，如半导体、光学玻璃、精密轴承等。

二、与棕刚玉的性能对比


性能指标	白刚玉（WFA）	棕刚玉（BFA）
Al₂O₃含量	≥99%	94~97%
硬度	更高（更硬更脆）	略低，但更韧
切削特性	锋利、切削力强	耐磨、抗冲击
自锐性	优异	一般
磨削热	低	较高
表面光洁度	高	一般
适用场景	精磨、抛光、精密加工	粗磨、重负荷磨削


白刚玉"较棕刚玉硬而脆"，这一特性使其更适合精细切削而非重负荷粗磨。

三、典型切削研磨应用

1、精密磨削：工具钢、不锈钢、高速钢、淬火钢的精磨
2、超精研磨：晶体、电子行业、半导体材料的超精研磨和抛光
3、固结磨具：陶瓷砂轮、树脂砂轮、切割片
4、涂附磨具：砂纸、砂带、砂布
5、喷砂处理：不锈钢、铝合金表面清理，无铁污染
6、研磨液：氧化铝研磨液用于金属、不锈钢、有色金属的研磨抛光

四、关键理化指标（影响切削能力）


指标	典型值	意义
Al₂O₃	≥99.5%	高纯度确保硬度与化学稳定性
Fe₂O₃	≤0.04%	低铁避免工件污染
Na₂O	≤0.35%	低钠提升自锐性与热稳定性
真密度	≥3.90 g/cm³	高密度反映结构致密
堆积密度	1.5~2.0 g/cm³	影响磨具填充率
熔点	2250℃	高温稳定性
使用温度	≤1900℃	热态切削性能保障


五、使用建议

1、粗磨/大余量去除：选用粗粒度（F12~F60），发挥高切削效率
2、精磨/抛光：选用细粒度（F150~F320+），获得镜面级表面
3、干磨：利用其自锐性和低热特性，配合适当转速和进给
4、湿磨：化学稳定性好，可与冷却液配合使用，进一步控温

白刚玉凭借其高硬度、强切削力、优异自锐性、低磨削热和高纯度的综合优势，在精密制造领域具有不可替代的地位。当需要高表面光洁度、低污染和稳定切削性能时，白刚玉是优先选择。
